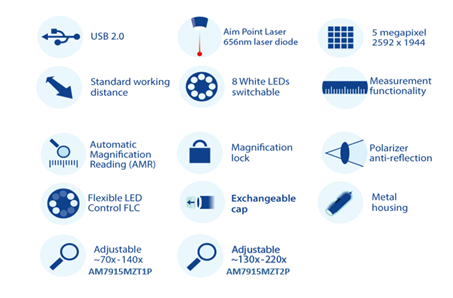

Die Hauptmerkmale des AM7515MZT1P/AM7515MZT2P sind:
• 5 Megapixel Edge sensor• 70-140x/140-220x magnification
• Integrated polarizer
• Aluminum housing
• Automatic Magnification Reading (AMR)
• Flexible LED Control (FLC)
• Aim Point Laser (APL)
• Extensive measurement functions
• Calibration
• Exchangeable front caps
AM7515MZT1P / AM7515MZT2P
Mit dem integrierten Zielpunktlaser (APL) erleichtert das AM7515MZT1P/AM7515MZT2P die Aufgabe, das Ziel unter dem Mikroskop zu lokalisieren und zu fokussieren. Das AM7515MZT1P/AM7515MZT2P ist ein 5-MP-Mikroskop mit einem Vergrößerungsbereich von 70 - 140x/130-220x und verfügt über AMR, FLC, APL, ein Metallgehäuse und einen Polarisationsfilter.
Die AM7515MZT1P/AM7515MZT2P ist Teil der Dino-Lite Universal Serie und mit seinen Standardarbeitsabstand und weiten Vergrößerungsbereich von 70-140x/130-220x, geeignet für eine Vielzahl von Anwendungen. Aufgrund des eingebauten Polarisationsfilters ist dieses Modell ideal für die Arbeit mit glänzenden oder reflektierenden Objekten wie Metall, Kunststoff, Glas, Schmuck, Elektronik, usw. Die AMR-Funktionalität ist von besonderer Bedeutung, wenn die Messfunktionen häufig verwendet werden.
Der Zielpunktlaser (APL) ist ein integrierter Troglinsenlaser, der einen roten Punkt projiziert, der einen visuellen Referenzpunkt zur Positionierung und Fokussierung des Ziels bietet.
- Working distance/field of view/depth of field (AM7515MZT1P)
- Working distance/field of view/depth of field (AM7515MZT2P)
- Spezifikation (AM7515MZT1P / AM7515MZT2P)
Information über Arbeitsabstand und Sichtfeld
| M | WD | FOV (x) | FOV (y) | DOF | |
|
70 |
38.6 |
5.6 |
4.2 |
0.77 |
|
|
80 |
36.2 |
4.9 |
3.7 |
0.62 |
|
|
90 |
34.8 |
4.3 |
3.3 |
0.52 |
|
|
100 |
34.2 |
3.9 |
2.9 |
0.44 |
|
|
110 |
34.0 |
3.6 |
2.7 |
0.38 |
|
|
120 |
34.2 |
3.3 |
2.4 |
0.33 |
|
|
130 |
34.7 |
3.0 |
2.3 |
0.30 |
|
|
140 |
35.4 |
2.0 |
2.1 |
0.27 |
|
M = magnification rate / Vergrößerungsrate
WD = working distance / Arbeitsabstand
FOV = field of view / Sichtfeld
DOF = depth of field / Schärfentiefe
Unit / Einheit = mm
Information über Arbeitsabstand und Sichtfeld
| M | WD | FOV (x) | FOV (y) | DOF | |
|
130 |
4.5 |
3.0 |
2.2 |
||
|
140 |
5.0 |
2.8 |
2.1 |
||
|
150 |
5.6 |
2.6 |
1.9 |
||
|
160 |
6.3 |
2.4 |
1.8 |
||
|
170 |
7.1 |
2.3 |
1.7 |
||
|
180 |
8.0 |
2.2 |
1.6 |
||
|
190 |
8.9 |
2.1 |
1.5 |
||
|
200 |
9.9 |
2.0 |
1.5 |
||
|
210 |
10.9 |
1.9 |
1.4 |
||
|
220 |
11.9 |
1.8 |
1.3 |
0.1 |
M = magnification rate / Vergrößerungsrate
WD = working distance / Arbeitsabstand
FOV = field of view / Sichtfeld
DOF = depth of field / Schärfentiefe
Unit / Einheit = mm
| Lighting | |
|---|---|
| Light/ LED type | White |
| Number of LEDs | 8 |
| LED on/off switchable: | Yes |
| Infrared filter | IR cut-filter >650 nm |
| Diffuser available | Yes (N3C-D included) |
| Emission filter | No |
| Polarizer | Yes, linear |
| Laser Pointer | 656nm laser diode |
| Optics | |
| Magnification | 70-140x (AM7515MZT1p), 130 - 220x (AM7515MZT2P) |
| Macro zoom | No |
| Working distance | Standard |
| Lens type | Glass with anti-reflection coating |
| Sensor | |
| Sensor type | CMOS |
| Resolution | 5 Megapixel (2592 x 1944) |
| Maximum frame rate | 30 fps |
| Compatibility | |
| Interface | USB 2.0 |
| Operating system | Windows 7/8/10/11 MacOS 10.9 und up |
| Included software | DinoCapture 2.0 (Windows), DinoXcope (Mac OS) |
| Supported image formats (Windows) | BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX |
| Supported video formats (Windows) | WMV, FLV, SWF |
| Supported image formats (MacOS) | PNG, JPEG |
| Supported video formats (MacOS) | MOV(max 1.3MP) |
| Imaging standards | DirectShow, UVC |
| Wifi | Wireless-ready, requires the WF-10 WiFi streamer (optional) |
| Housing | |
| Housing material | Metal housing |
| Magnification lock | Yes |
| Dimensions | 10.7cm (L) x 3.2 cm (D) |
| Weight | 140 g |
| Cable length | 1.8m |
| Features | |
| Special feature | Automatic Magnification Reading (AMR), Flexible LED Control (FLC), Aim Pointer Laser (APL) |
| Measurement | Yes |
| Calibration | Yes |
| Microtouch sensor | Yes |
| ESD safe | Yes |
| Information | |
| Package contents | Microscope, carry pouch, software CD, calibration target, user manual, N3C-O- Open cap, N3C-C- Closed cap, N3C-D- Diffuser cap, N3C-E- Extension cap, N3C-L- Long cap, N3C-S- Side light cap |
| Warranty information | 2 years European warranty |
| Regulatory approval | CE, FCC, ROHS, UKCA |
| Price range | €1099,00 |
